Samsung Galaxy S8 Skærmreparation

Send dette link via E-mail

Send via e-mail

thumb image 1
thumb image 2
thumb image 3
thumb image 4

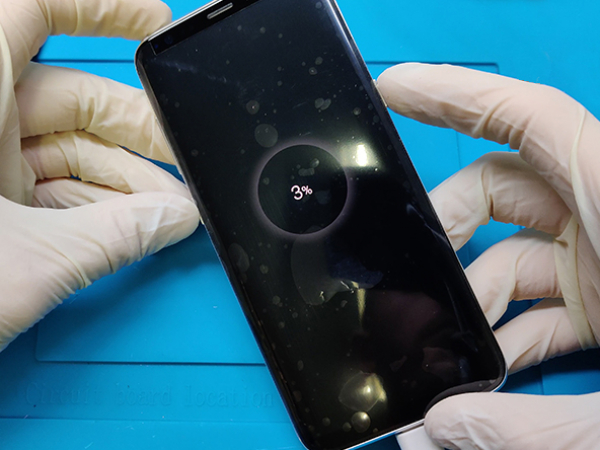

Trin 1 - Før Du Starter

  • Før du påbegynder reparationsprocessen skal du sørge for, at batteriniveauet på telefonen er under 25%.

  • Sluk telefonen.

  • Fjern SIM-kort holderen.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8
thumb image 9
thumb image 10

Trin 2 - Fjernelse Af Bagsideglasset
Tilbage til toppen

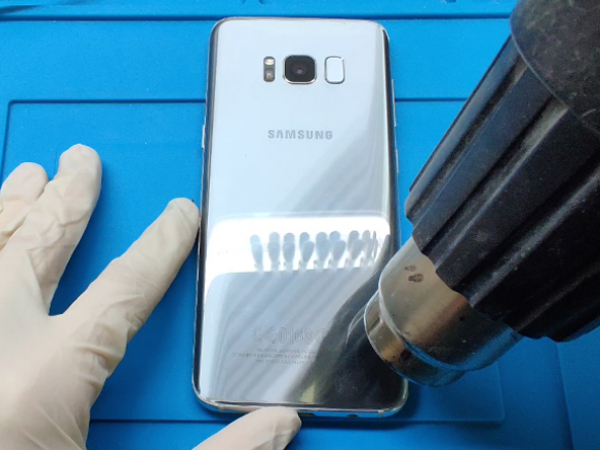

  • Start med at opvarme enhedens bagside med en varmepistol, da dette vil blødgøre limen der holder bagsidecoveret.

  • En hårtørrer eller en varm kogeplade kan også bruges, men vær opmærksom på at telefonen ikke overopheder - både OLED-skærmen og det indre batteri er modtagelige over for varmeskader.

  • Glid den flade metal spudger (klingen) imellem bagsideglasset og telefonens ramme.

  • Skær forsigtigt igennem limen med klingen, hele vejen rundt langs kanten på bagsideglasset.

  • Du skal formodentlig opvarme bagsidecoveret med varmepistolen flere gange, da limen hurtigt størkner.

  • Grundet det buede glas, skal du snarere skubbe opad end at sætte den ind parallelt med telefonens plan.

  • TIP: Prøv at bruge sugekoppen når du skal løfte glasset.

thumb image 1
thumb image 2

Trin 3

  • På første billede ses det, hvordan limen på bagsidecoveret er spredt ud.

  • Som set fra ydersiden af telefonen, er mønsteret som følgende:

  • RØD: Tykke portioner lim

  • ORANGE: Tynde portioner lim

  • GUL: Undgå at lirke nær fingeraftrykssensoren.

thumb image 1
thumb image 2

Trin 4

  • Kablet til fingeraftrykssensoren forbinder bagsideglasset til telefonen, nær det primære kamera. Kablet er meget kort og forbindelsen bør blive afbrudt i takt med, at bagsideglasset fjernes.

  • Når du løfter glasset skal du kigge ind for at sikre dig, at forbindelsen til det orange kabel med et blåt stik er frakoblet.

  • Hvis kablet på fingeraftrykssensoren virker til at være revnet eller stram, bør du ikke åbne telefonen yderligere. Du skal frakoble stikket med spidsen af en spudger, før du fortsætter.

  • Fjern glasset fra telefonen.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8
thumb image 9

Trin 5 - NFC Antennen
Tilbage til toppen

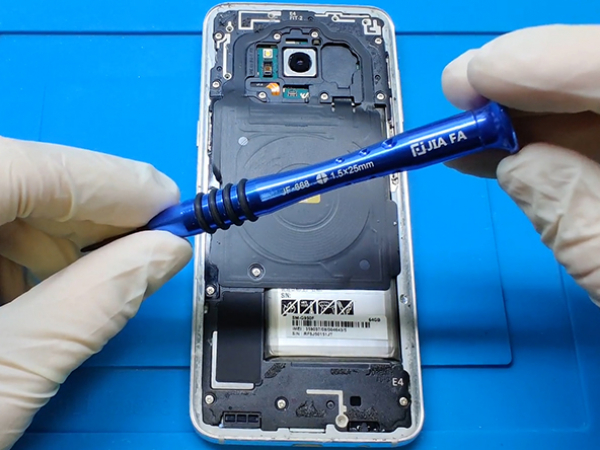

  • Fjern elleve 3.7 mm skruer.

  • Fjern plastikstykket der dækker bundkortet samt NFC-antennen og ladespolen.

thumb image 1
thumb image 2

Trin 6 - Batteristikket
Tilbage til toppen

  • Du bør frakoble batteriet tidligst muligt i reparationsprocessen.

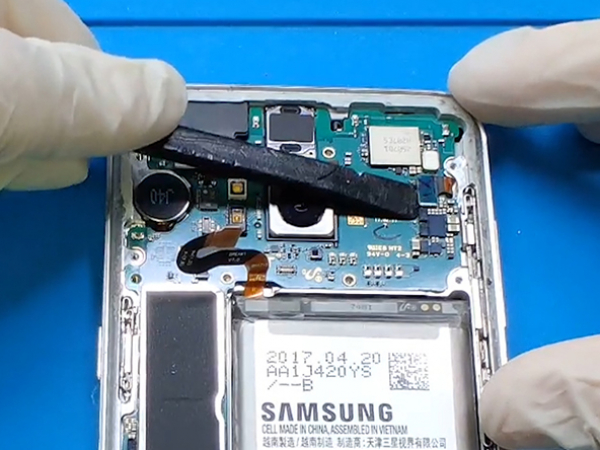

  • Brug den flade side på en spudger til at frakoble batteristikket.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6

Trin 7 - LCD Stik
Tilbage til toppen

  • Brug den flade ende på en plastik spudger til at frakoble stikket til sensorrækken.

  • Frakobl stikket til front kameraet.

  • Frakobl stikket til LCD digitizer.

thumb image 1
thumb image 2
thumb image 3
thumb image 4

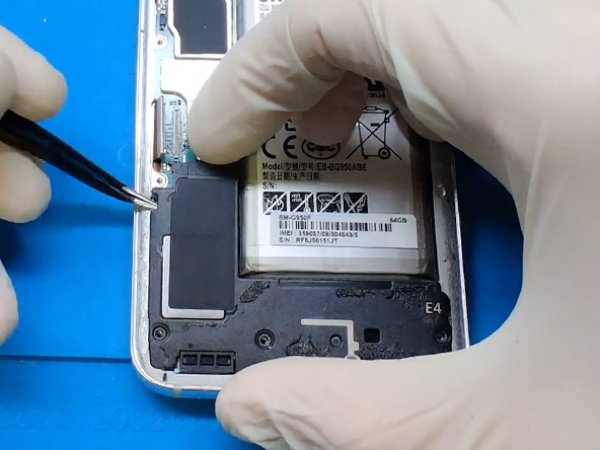

Trin 8

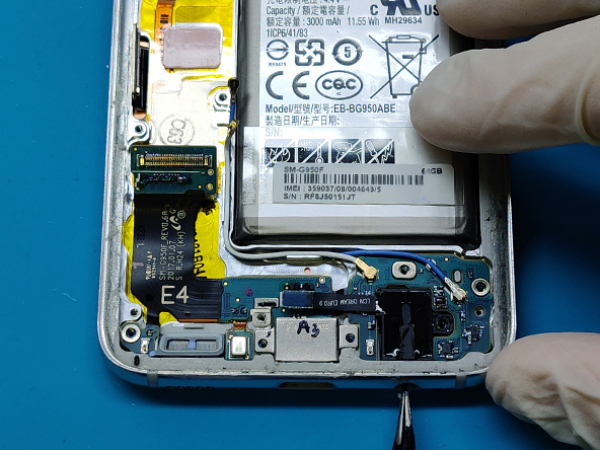

  • Fjern plastikstykket der dækker det nedre datterboard.

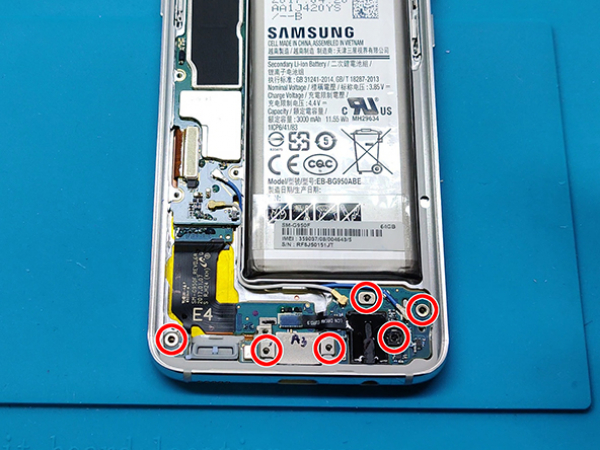

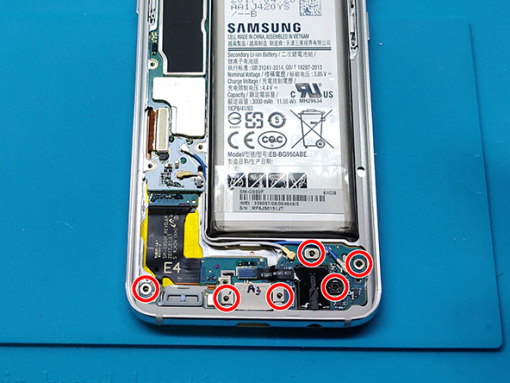

  • Fjern de seks 2.5mm skruer der holder datterboardet.

thumb image 1
thumb image 2
thumb image 3

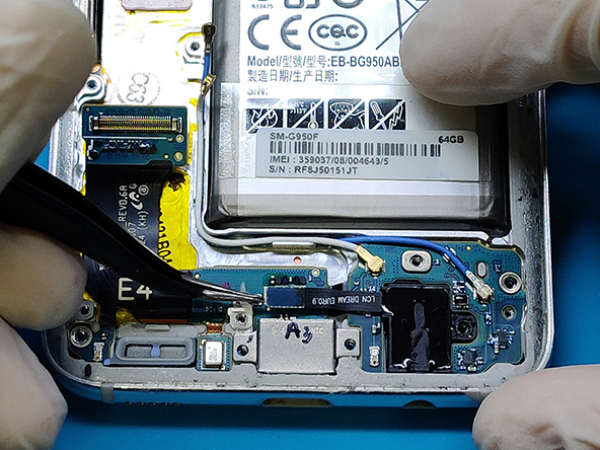

Trin 9

  • Tag hovedtelefonstikket ud.

  • Frakobl antennekablerne.

thumb image 1
thumb image 2
thumb image 3
thumb image 4

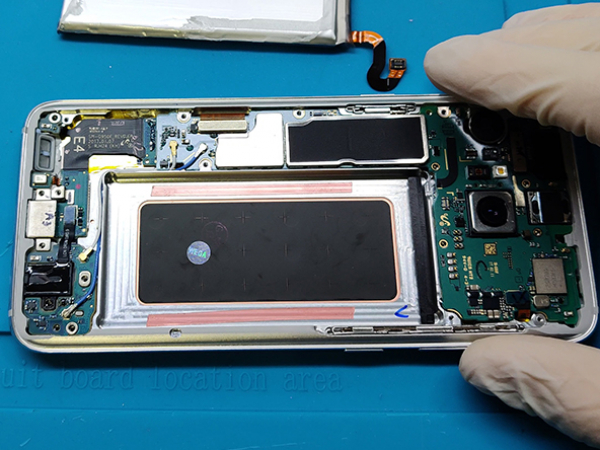

Trin 10 - Fjernelse Af Bundkortet
Tilbage til toppen

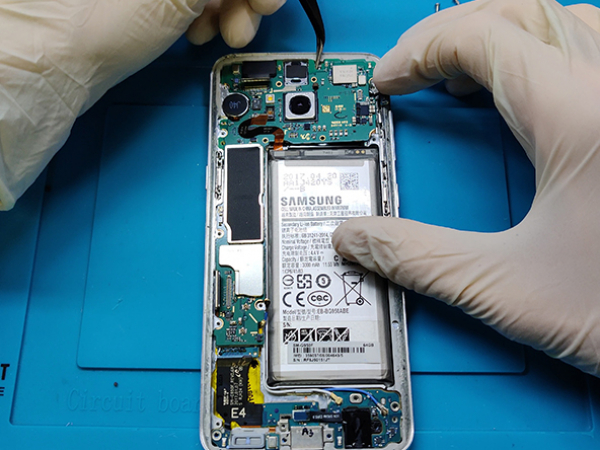

  • Løft forsigtigt bundkortet og vær opmærksom på de omkringliggende stik.

  • Frakobl bundkortet fra datterboardet og fjern det fra enheden.

thumb image 1
thumb image 2

Trin 11

  • I dette trin skal andre dele såsom front kameraet, vibrationsmotoren osv. fjernes fra enheden.

  • Start med at fjerne front kameraet.

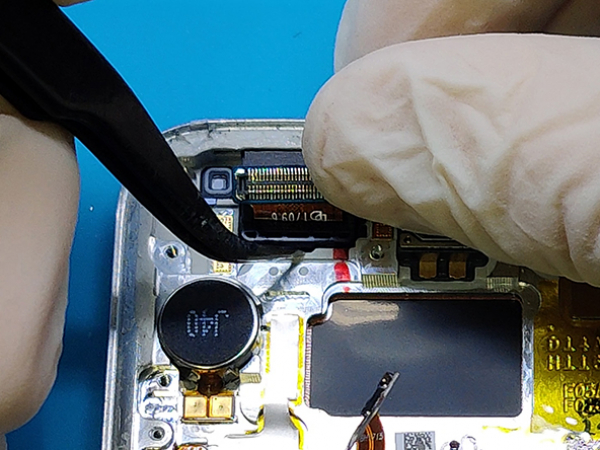

  • Brug en plastik spudger eller pincet til forsigtigt at fjerne front kameraet fra hulrummet.

thumb image 1
thumb image 2

Trin 12

  • Brug samme metode og værktøj til at fjerne sensorrækken.

thumb image 1
thumb image 2

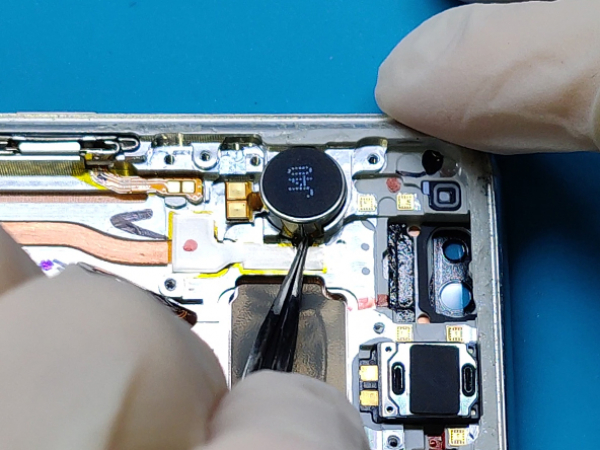

Trin 13

  • Vibrationsmotoren skal ud som det næste.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8
thumb image 9

Trin 14 - Fjernelse Af Datterboardet
Tilbage til toppen

  • Fjern hovedtelefonstikket som du frakoblede tidligere.

  • Du skal med yderst varsomhed fjerne de delikate antennekabler fra spænderne.

  • Nu kan du fjerne datterboardet.

  • Opladerindgangen og mikrofonen er loddet til datterboardet.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5

Trin 15 - Fjernelse Af Batteriet
Tilbage til toppen

  • Disse trin kræver forsigtighed grundet risikoen for eksplosion og brand.

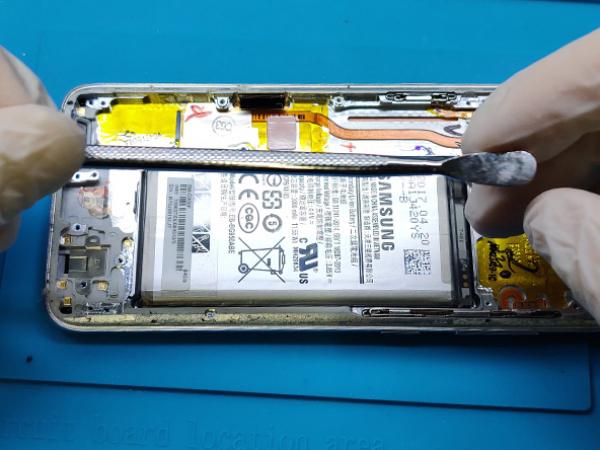

  • Brug en spudger til at løfte batteriet og vær opmærksom på, at du ikke prikker hul på eller deformerer batteriet.

  • Vi anbefaler ikke at du opvarmer batteriet for at blødgøre limen, brug i stedet limopløsning.

  • Hvis du ikke kan anskaffe dig limopløsning, skal du fortsat lirke batteriet forsigtigt.

  • Når det har lykkedes dig at fjerne batteriet, skal du forsigtigt rengøre det for rester af lim.

thumb image 1
thumb image 2

Trin 16 - Montering Af Den Nye Skærm
Tilbage til toppen

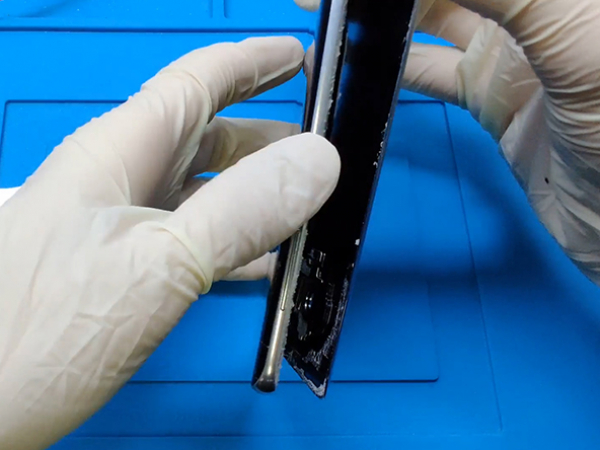

  • Nu skal alle delene, som du tidligere har fjernet, overføres til den nye skærm.

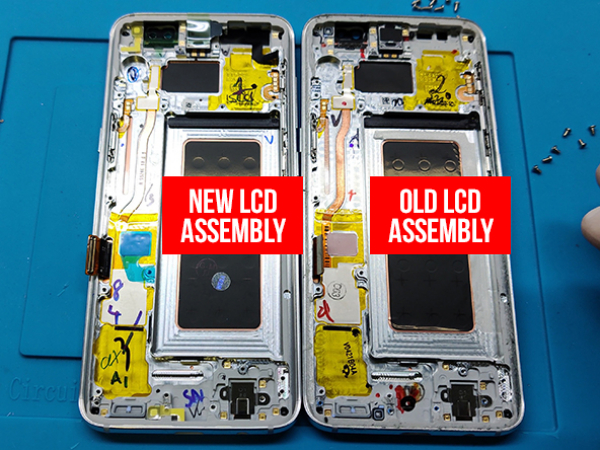

  • Sammenlign den gamle og nye LCD montering for at sikre dig, at den nye skærm passer med alle de dele du tidligere har fjernet.

  • Fjern alt beskyttende plastik folie fra den nye skærmmontering, bortset fra det der beskytter front glasset.

  • Note: Vi bruger monteringen der indeholder LCD og midterrammen.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5

Trin 17 - Installation Af Datterboardet
Tilbage til toppen

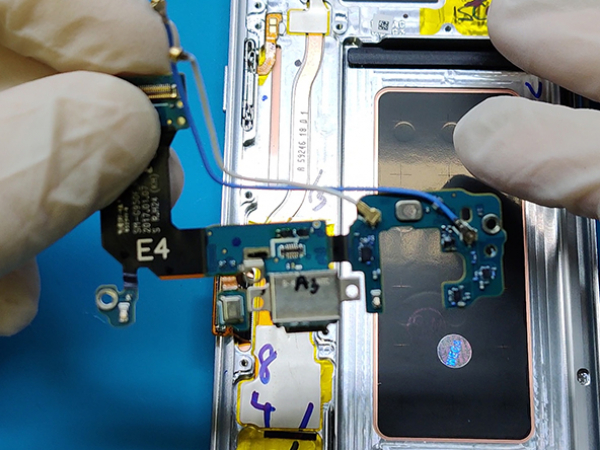

  • Indsæt datterboardet i den nye skærmmontering.

  • Opstil det lige og gør det forsigtigt, så opladerindgangen glider ind i midterrammens hulrum.

  • Fastgør de to antennekabler til spænderne.

  • Installer hovedtelefonstikket og forbind det flade kabel til datterboardet.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6

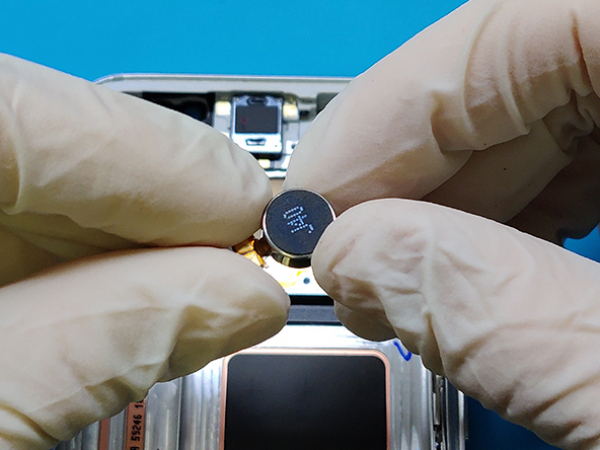

Trin 18

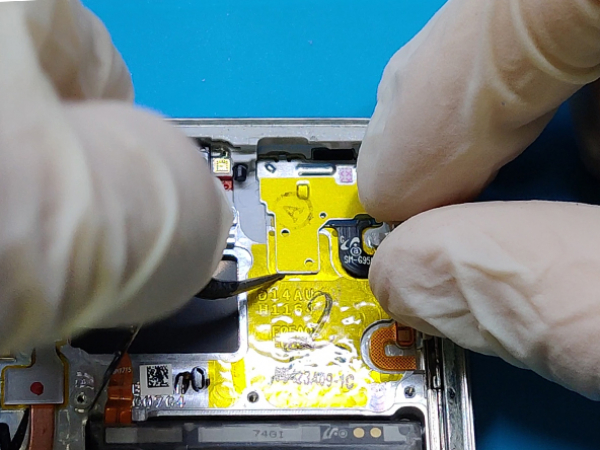

  • Indsæt den knap-formede vibrationsmotor i udskæringen i toppen af rammen.

  • Nu skal den forreste sensormatrix skubbes ind i øverste højre hulrum, som vist på billedet.

  • Det forreste kamera skal sidde øverst i venstre hjørne på midterrammen.

thumb image 1
thumb image 2
thumb image 3

Trin 19 - Installation Af Bundkortet
Tilbage til toppen

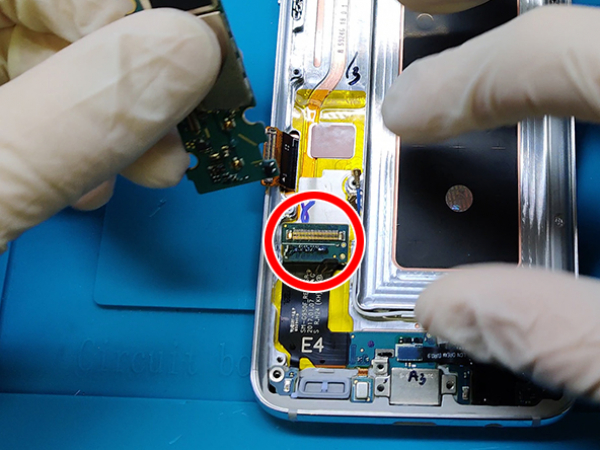

  • Forbind bundkortet til datterboardet.

  • Nu skal du langsomt sætte det i rammen.

  • Vær opmærksom på stikkene til henholdsvis digitizer, kamera og sensorer.

Trin 20 - Forbind Alle Flex Kabel Stikkene
Tilbage til toppen

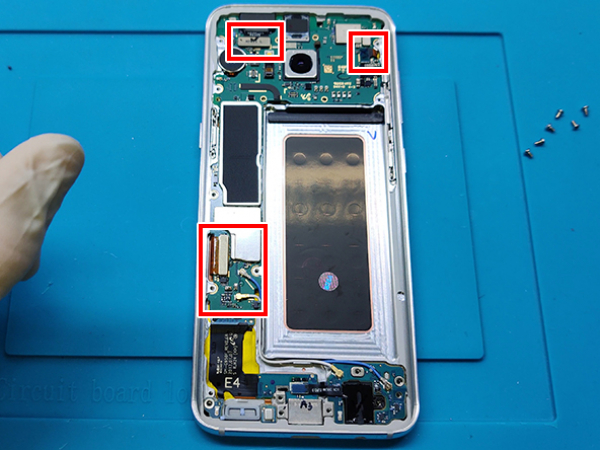

  • Forbind sensormatrix-stikket til bundkortet (øverst til højre).

  • Forbind kamera-stikket til bundkortet (øverst til venstre).

  • Forbind digitizeren til bundkortet (nederst til venstre).

  • Endelig skal du forbinde antennen til bundkortet.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5

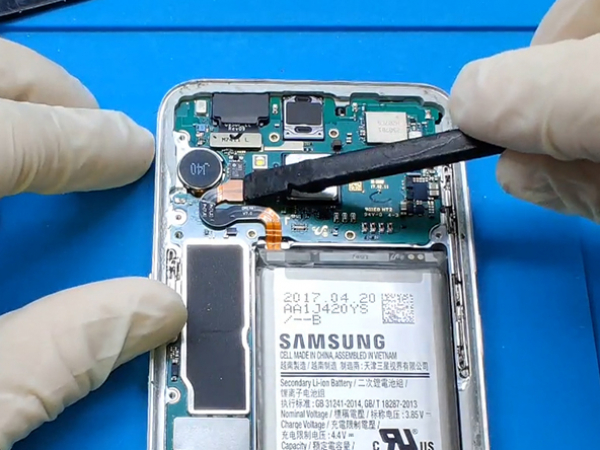

Trin 21 - Installation Af Batteriet
Tilbage til toppen

  • Brug dobbeltklæbende tape til at fastgøre batteriet.

  • Indsæt batteriet i rammen og pres blidt.

  • Forbind det til boardet nær vibrationsmotoren.

  • Advarsel: Batteriet bør altid tilsluttes som det sidste. Brug kun plastik værktøj til at tilslutte batteriet.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6
thumb image 7
thumb image 8

Trin 22

  • Fastgør datterboardet med de 6 skruer, som du tidligere har fjernet.

  • Sæt det sorte plastikcover på toppen af datterboardet.

  • Nu skal det venstre midterstykke på og fastgøres straks med skruerne.

  • Endvidere skal NFC og ladespolen på.

  • Du skal sikre dig at alt kan komme på sin plads.

  • Sæt de ti resterende 3.7mm skruer i.

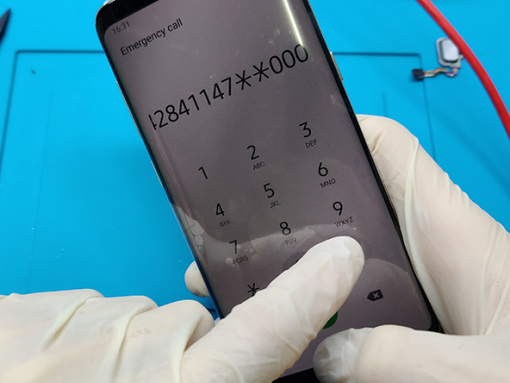

Trin 23 - Test Skærmen
Tilbage til toppen

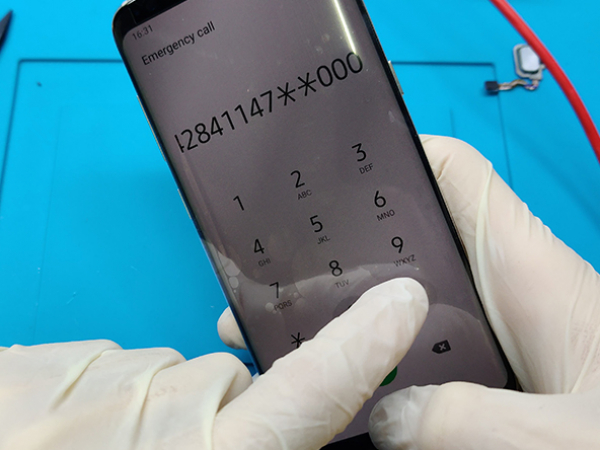

  • På nuværende tidspunkt skal du tænde telefonen for at sikre dig, at alt virker som det skal.

  • Test altid reparationen før du anvender nyt lim og forsegler telefonen igen.

thumb image 1
thumb image 2
thumb image 3

Trin 24 - Installation Af Bagsidecoveret
Tilbage til toppen

  • Du kan bruge et nyt bagsidecover, hvis det gamle er beskadiget.

  • I dette tilfælde genbruger vi det gamle cover.

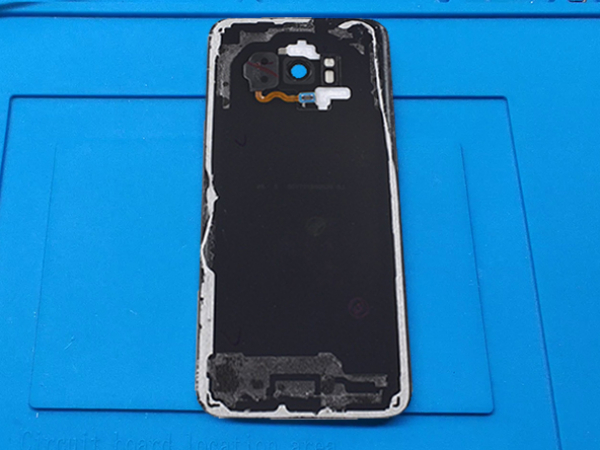

  • Hvis du geninstallerer det gamle bagsidecover, så skal du fjerne alle limrester og andre rester derfra.

  • Brug en varmluftpistol til at opvarme coveret en smule, for at gøre processen nemmere.

  • Brug ikke metalværktøj, da det vil ridse bagsidecoverets belægning.

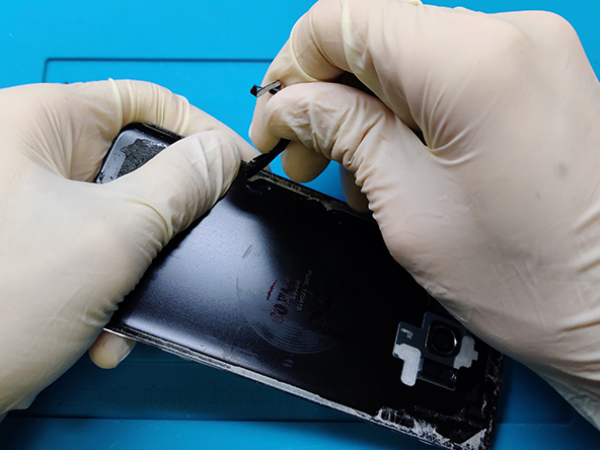

  • Når limen er blødgjort med varmepistolen, skal du fjerne fingeraftrykssensoren fra bagsidecoveret.

  • Placer det herefter i udskæringen nær bagsidekameraet og forbind det til bundkortet.

thumb image 1
thumb image 2
thumb image 3
thumb image 4
thumb image 5
thumb image 6

Trin 25 - Påsætning Af Lim
Tilbage til toppen

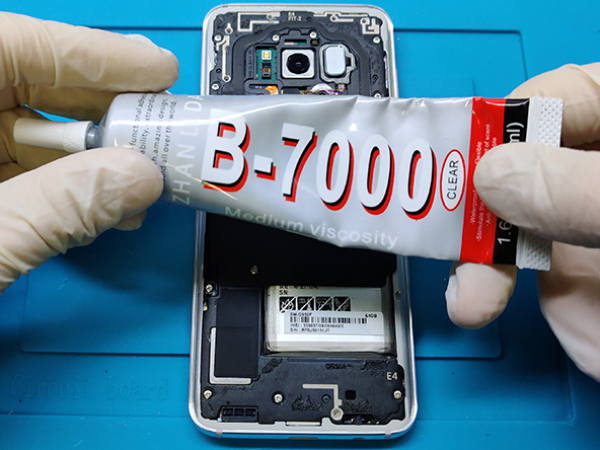

  • Anvend B-7000 lim på metalrammens kanter.

  • Sæt bagsidecoveret oven på rammen.

  • Brug klemmer til at sikre, at limen sætter sig godt. Fjern dem når limen er blevet tør.

  • Note: Vær opmærksom på at din enhed ikke længere er i stand til at modstå vandskader.

  • Advarsel: Lad limen tørre i op til 48 timer. Tørringstiden øges ved lavere temperatur og reduceres ved højere temperatur.

  • Information: B-7000 størkner ved opløsningsmiddeldampning og danner en øjeblikkelig fastsættelse, som er svær at justere, efter at begge limbelagte overflader er kommet i kontakt med hinanden. Der skal et tilstrækkeligt tryk til at etablere fuld kontakt.
