SCART-kabler og stik bruges til at forbinde audiovisuelle enheder. Den europæiske standard blev skabt i Frankrig og introduceret i 1977, som en måde at standardisere input-signaler på.
SCART-systemet blev en erstatning til RF-antennekabler og en standard på AV-udstyr såsom DVD-afspillere, video-kassette-optagere samt andre enheder. Disse forbindelser udgjorde enkeltkabler der samlede analoge signalforbindelser og et unikt SCART-stik, som hjalp med at løse problemer med forbindelsen.
Selvom du stadig kan finde SCART-indgange på nogle enheder i dag, er HDMI- og DVI-stik det foretrukne valg, når det kommer til digitale overførsler. I dette blogindlæg kigger vi på de forskellige funktioner som et SCART-kabel har samt dets funktionalitet.
Hvad står SCART for?
SCART står for Syndicat des Constructeurs d’ Appareils Radiorécepteurs et Téléviseurs, som er den organisation der introducerede det.
Hvad er et SCART-kabel?
SCART er et 21-pin stik der kan håndtere videosignaler i standardopløsning mellem to AV-enheder. Det er også bidirektionelt og tillader overførsel af data fra hver forbundne enhed. Før det digitale blev normen for AV-teknologi, var SCART-kabler og stik det foretrukne valg, trods ledningernes tykkelse og den håndterbare koefficient.
Alt imens det understøtter RGB, composite og S-Video såvel som stereo og mono lydsignaler, kan det også bruges til højopløsnings videosignaler. Eftersom HDMI-kabler og stik nu bliver brugt i moderne fladskærmsfjernsyn, bruges SCART-systemet ikke længere. Lær mere om det nyeste AC-forbindelsessystem i vores blogindlæg der omhandler alt om HDMI-stik.
I disse moderne tider er SCART også kendt som Peritel eller EuroConnector. Denne forbindelse blev standardiseret som standard CENELEC EN 50 049-1:1989, men bliver også refereret til som standard IEC 60933-1.

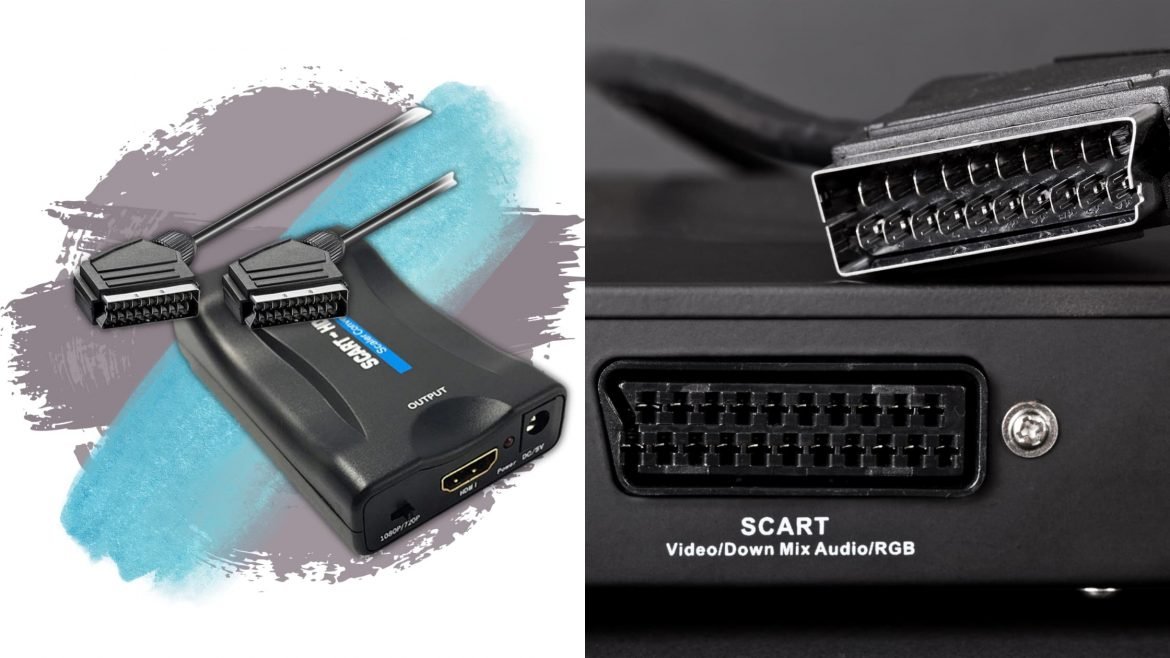

Hvordan ser et SCART-kabel ud?
Ligesom med ethvert AV-kabel, har SCART-kabler hanstik (SCART Leads), som passer til hunstik-indgangene på din enhed. Hanstik har 21-pin, mens begge ender er designet til ensrettet kompatibilitet.
Dette design gør det umuligt at få dårlige forbindelser. Disse kabler har normalt en maksimal længde på 10-15 meter, hvor de kan tilbyde pålidelige overførsler af analoge signaler.

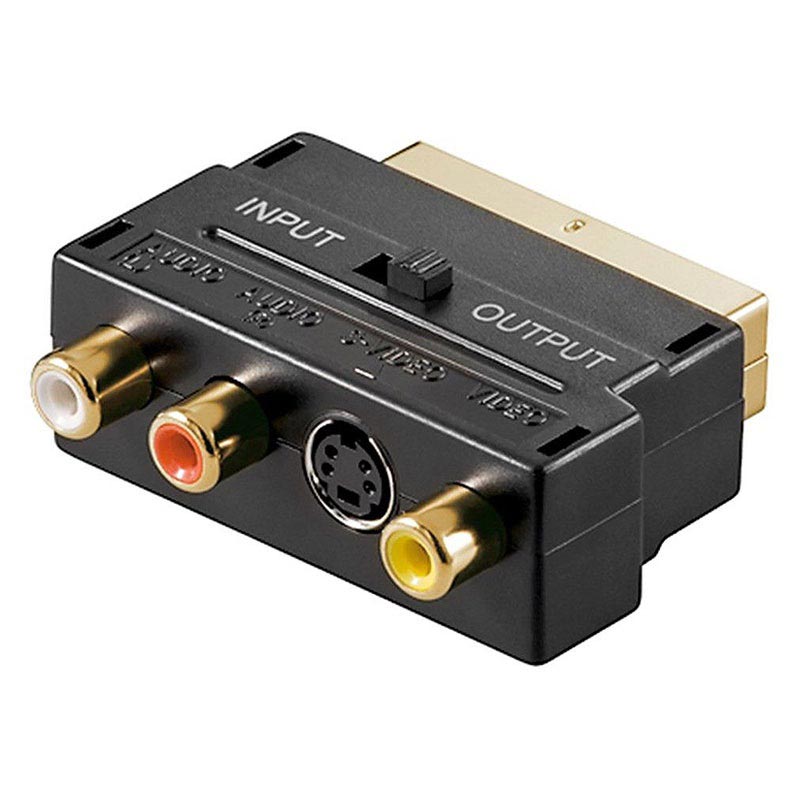

Hvilke forskellige SCART-stik er der?
Uden at medregne mindre varianter, kan SCART-stik klassificeres i følgende tre typer:
- S-Video SCART
Eftersom SCART er et multifunktionelt stik, kan du bruge det til at forbinde til en S-Video SCART indgang. Denne indgang kan også bruges til at forbinde et RGB SCART-kabel; denne forbindelse leverer til gengæld et composite video-billede.
- RGB SCART
Dette SCART-stik er designet til udelukkende at understøtte RGB-signaler. Mens denne forbindelse tilbyder en bedre kvalitet end composite video, vil RGB-videokvaliteten afhænge af enhedens TV/Video-processorers egenskaber.
- Japansk 21-pin RGB
Denne japanske version af SCART er også kendt som EIAJ TTC-003 eller JP-21 A, og kommer med en anden pin-lokation end den europæiske. Disse stik findes normalt i XRGB-serien af videoprocessorer.
SCART-systemet understøtter RGB, composite og S-Video; derfor kan nogle enheder have multifunktionelle SCART-stik, som vil acceptere alle tre typer af signaler.
Hvilke forskellige typer af SCART Leads findes der?
Composite og RGB (med composite synkronisering) video, stereo lyd-input/output og digitale signaler føres gennem SCART-kabler. På markedet finder du to typer af SCART Leads:
- Fuldt trådet SCART Lead
Disse kabler er kompatible med et composite signal og RGB-video. De har alle pins forbundet og lader dig derfor anvende SCART-kablets fulde potentiale.
- RGB Only SCART Lead
Dette RGB SCART Lead-kabel har kun RGB pins forbundet indeni. Derfor er de kun i stand til at understøtte RGB-billeder uden lyd. Disse kabler kan være direktionelle og kræve yderligere kabler, for at bære lydsignaler.
Hvilke funktioner har hvert SCART Pin-stik?
Følgende tabel belyser funktionerne af hvert pin i dit europæiske (EN 50049-1) SCART Lead. Når du ved hvad hver enkelt pin gør, kan du nemmere finde ud af potentielle problemer med dine SCART-forbindelser.
Stik-pin | Funktion |
1 | Lydoutput (højre) |
2 | Lydinput (højre) |
3 | Lydoutput (venstre/mono) |
4 | Lyd-ground (pin 1, 2, 3 og 6 ground) |
5 | RGB Blue Ground (pin 7 ground) |
6 | Lydinput (venstre/mono) |
7 | RGB Blue Up |
8 | Status og Aspect Ratio |
9 | RGB Green Ground (pin 11 ground) |
10 | Control Bus (AV.link) |
11 | RGB Green-Up |
12 | Reserved / Data 1 (ikke-standard) |
13 | RGB Red Ground (pin 15 ground) |
14 | Normalt Data Signal Ground (pin 8, 10 og 12 ground) |
15 | RGB Red Up |
16 | Blanking Signal-up |
17 | Composite Video Ground (pin 19 og 20 ground) |
18 | Blanking Signal Ground (pin 16 ground) |
19 | Composite Video output |
20 | Composite Video input |
21 | Shell/Chassis |
Ofte stillede spørgsmål om SCART-stik
I denne del besvarer vi nogle af de mest stillede spørgsmål om SCART.
Hvorfor har SCART Leads en gylden belægning? Er forgyldte SCART-stik bedre end normale stik?
Den gyldne belægning på stikkene er til for at beskytte metal-delene mod oxidation. Medmindre du bruger disse stik i dampede eller fugtige miljøer, eller konstant afbryder og tilslutter stikkene, så tilbyder den gyldne belægning ikke nogle særlige fordele.
Kan jeg spille på mine retro spillekonsoller på et nyere fjernsyn? Hvad hvis mit TV ikke har en SCART-indgang?
Dem der elsker retro spillekonsoller, kan stadig nyde alle favoritspillene på deres moderne fjernsyn. Nogle nyere fjernsyn har stadig SCART-porte, som du kan bruge til at forbinde dine videospil direkte.
Hvis du derimod kun har en HDMI-port, kan en SCART til HDMI-adapter lade dig forbinde dem. Du kan også bruge forskellige typer af SCART-adaptere såsom en SCART til VGA-adapter eller en SCART til USB-adapter, så du kan anvende dine andre skærme.
Alternativt kan du også benytte dig af din video-kassette-optager eller DVD-afspiller med en SCART-forbindelse. Disse enheder har normalt to SCART-porte som lader dig kæde forbindelserne sammen.
Forbind din konsol til enhedens SCART-port og enhedens anden port til TV’et. Tænd din spillekonsol og fjernsynet, og skift hen på den rigtige kanal for at spille.
Du kan lære mere i vores blogindlæg om hvordan du forbinder gamle spillekonsoller til nyere fjernsyn, for at finde den bedste løsning til at forbinde din spillekonsol til dit TV.
Hvordan forbinder jeg flere SCART-kompatible enheder til en enkelt SCART-port? Kan jeg forbinde flere gamle spillekonsoller til en enkelt SCART-port?
Du har måske flere enheder der kæmper om den samme SCART-port på dit AV-udstyr. Det kan være besværligt at skulle afbryde og tilslutte ledningerne til alle dine enheder, hvis du bruger dem alle lige meget.
Løsningen er at få en multi-SCART-adapter, også kendt som en SCART switch box eller splitter, som lader dig have flere forbindelser. Disse adaptere er tilgængelige manuelt (vælg enheden manuelt), automatisk (vælger automatisk den aktive enhed) og fjernstyret (skift mellem enheder med en fjernbetjening).
Hvorfor virker mit SCART-kabel ikke? Hvordan renser jeg et SCART-kabel?
SCART-kablet er designet til kun at passe i en position. Derfor burde ukorrekte pin-forbindelser ikke udgøre et problem. Hvis stikket passer perfekt, men problemet ikke er løst, er der nogle ting du kan gøre.
Dine kabler og stik skal måske renses. Før du påbegynder den proces, skal du sørge for at forbindelsen til alle dine enheder og kabler er afbrudt og ikke forbundet til nogen som helst strømkilde. Brug en blød børste og en mikrofiberklud til at tørre støv og snavs væk. Alternativt kan du bruge trykluft til det.
Du kan ligeledes bruge en tandstik eller vatpind til at nå ind til hjørnerne og kanterne. Sørg for at være forsigtig når du renser med skarpe objekter. En pincet kan også bruges til at justere bøjede pins.
Nogle gange kan rust og korrosion være grunden til en svag forbindelse. Du kan bruge sandpapir til blidt at skrabe det væk. Til snavs der er meget svært at fjerne, kan du bruge isopropylalkohol eller de rette rengøringsprodukter. Sørg for at alt er fuldstændig tørt, inden du bruger kablerne igen.
Hvis det ikke har løst problemerne at rense stikkene, kan du vende tilbage til afsnittet om pin-funktioner og finde ud af, hvilken pin der ikke fungerer. Problemet kunne også være hardwaren eller ukorrekte stikkontakter. Overvej at købe et nyt SCART-kabel eller søg hjælp hos en professionel.
Hvordan er JP-21 SCART anderledes fra standard IEC 60933-1?
Følgende tabel viser funktionerne af de forskellige pins i den japanske version af SCART-stik.
Stik-pin | Funktion |
1 | Lydinput (venstre) |
2 | Lydoutput (venstre) |
3 | Lyd Ground |
4 | Lyd Ground |
5 | Lydinput (højre) |
6 | Lydoutput (højre) |
7 | Video Ground |
8 | Video Ground |
9 | Composite Video input |
10 | Composite Video output |
11 | AV Control input |
12 | Ym input |
13 | Red Signal Ground |
14 | Ground |
15 | Red Signal I/O |
16 | Ys input |
17 | Green Signal Ground |
18 | Blue Signal Ground |
19 | Green Signal I/O |
20 | Blue Signal I/O |
21 | Shell/Chassis |
Hvad er forskellen på SCART og DVI?
SCART-kabler er egnet til analoge signalforbindelser, mens DVI (Digital Visual Interface) er designet til at transmittere ukomprimeret digitalvideo. En anden forskel er, at DVI-kablet ikke er i stand til at bære lydsignaler. Til forskel fra DVI, kan SCART-kablet bære stereo og mono lydsignaler.
Mens de to interfaces er forskellige, kan du finde adaptere og kabler der lader dig skabe SCART til DVI og DVI til SCART forbindelser mellem enheder.
Hvad er forskellen på SCART og HDMI?
De to interfaces kan transmittere både lyd og video. SCART-kabler kan dog håndtere analoge video- og lydsignaler, mens HDMI (High-Definition Multimedia Interface) understøtter ukomprimeret videodata samt komprimeret og ukomprimeret digital lyddata.
Sammenlignet med den maksimale opløsning på 560p på SCART, understøtter HDMI en opløsning på 1080p. HDMI har også en større række af kompatible enheder end SCART.
HDMI er den nyeste standard og er på næsten alle moderne lyd-video enheder. Det har også bagvendt kompatibilitet med single-link DVI digital video (DVI-D eller DVI-I), men ikke med DVI-A eller dual-link DVI.
Forbindelser mellem HDMI- og SCART-kompatible enheder er mulige via HDMI til SCART og SCART til HDMI-kabler og adaptere.
