Smartphones og andre gadgets vi bruger i hverdagen, er eksponeret for mange elementer. Hvis du kan lide at træne med dine favorit høretelefoner i, er det mest optimalt at de kan modstå sved. Hvis du skal ud på camping, væk fra alt hvad der har med nettet at gøre, er det smart at tage en powerbank med, som kan modstå al slags vejr.
De fleste elektriske komponenter i dine enheder bliver beskyttet af hylsteret udenpå. Hylsteret kan beskytte mod indtrængen af fremmede elementer som støv, fugt og andre eksterne partikler. Det er også med til at beskytte dig, så du ikke skader dig selv på nogle af de bevægende dele eller ledninger i enheden.
Det visuelle giver kun et overfladisk overblik over de beskyttende egenskaber, derfor er det certificeringer og industristandarder du skal kigge efter, for at sikre at du køber den rette beskyttelse. Du er måske stødt på produkter som smartwatches og Bluetooth højttalere med IP-certificeringer. Disse koder er oftest efterfulgt af sætninger eller ord som “vandafvisende”, “støvtæt”, “afvisende over for vandstænk” eller “kan nedsænkes i vand op til 1 meters dybde i 30 minutter”.
For en lægmand betyder IP-koder og klassificeringer ikke mere end hvad produktbeskrivelsen påstår. Hvis dine trådløse høretelefoner har en IP-56 klassificering, kan det være at det er fusk. Et vandtæt cover kan meget vel være vandtæt, men måske kun til en vis grad.
Det kræver den rette viden og forståelse for disse koder og klassificeringer, for ikke at falde i fælden med billige, forfalskede produkter. Disse IP-koder er internationale standarder med global anerkendelse af, at covers og andre elektroniske enheder kan tilbyde en vis grad af beskyttelse.
I dette blogindlæg kan du lære alt om, hvad disse IP-koder og klassificeringer betyder, samt hvordan du kan se forskel på en falsk og ægte IP-klassificering. Du kan også lære mere om, hvilke tests din enhed har gennemgået, for at få den givne klassificering for beskyttelse mod vandindtrængen.
Hvad er International Electrotechnical Commission?
Certificeringer og produktstandarder gør det nemmere at finde det rette produkt til dig. International Electrotechnical Commission (IEC) er en organisation der dækker en bred række af internationale, teknologiske standarder.
Det er en non-profit og ikke-statslig organisation, som er ansvarlig for at sætte de internationale standarder for elektriske teknologier. De forbereder og offentliggør de internationale standarder for elektroteknologi, som er et kollektivt term for alle elektriske, elektroniske og relaterede teknologier. IEC blev etableret i London i 1906, men blev senere overflyttet til Genéve i 1948, som sidenhen er blevet organisationens hovedkontor. Denne kommission for internationale standarder har også centre rundt omkring i verden inklusiv i Boston i USA, Singapore og Brasilien.
I 1938 udkom deres første publikation, som havde til formål at forene terminologien vedrørende elektriske, elektroniske og relaterede teknologier. Det internationale ordforråd, International Electrotechnical Vocabulary, blev udgivet på flere sprog og i en online version, Electropedia, som stadig spiller en stor rolle i de elektriske og elektroniske industrier.
IEC er også i tæt samarbejde med International Organisation Standardisation (ISO) og International Telecommunication Union (ITU).
Hvad er Ingress Protection Ratings eller koder?
Ingress Protection eller IP-klassificeringer og koder er et system af klassificeringer, som blev udgivet af International Electrotechnical Commission under IEC standard 60529. Denne klassificering er en måling af, i hvor høj grad coveret, eller andre gadgets, kan beskytte mod indtrængen af fremmede genstande og elementer.
IEC standard 60529 er en international standard, mens EN 60529 er den britiske standard. IP-klassificeringer er kategoriseret således, at de informerer dig om niveauet for beskyttelse mod snavs, fugt osv., som det givne produkt kan tilbyde din enhed.
Fortolkning af IP-koderne: Forstå syntaksen bag klassificeringerne
Før vi når til skemaet over IP-klassificeringer, er det vigtigt at forstå elementerne i IP-koderne og hvad de står for.
En IP-kode består af fem elementer, hvoraf 2 er valgfrie. Følgende tabel giver dig et hurtigt overblik over, hvad hvert element står for.
| IP | Første ciffer | Andet ciffer | Ekstra bogstav | Supplerende bogstav |
| International Protection / beskyttelse mod indtrængen
(Obligatorisk) |
Numerisk 0 til 6, eller bogstavet X
(Obligatorisk) |
Numerisk 0 til 8, eller bogstavet X
(Obligatorisk) |
Bogstaverne A, B, C eller D
(Valgfrit) |
Bogstaverne H, M, S eller W
(Valgfrit) |
IP-koderne er altid skrevet med de første to karakterer, IP, efterfulgt af to cifre og to valgfrie bogstaver. I koden indgår der aldrig bindestreger eller andre markeringer. Der findes en måde hvorpå du kan se, hvilke tests din gadget har været igennem, for at få IP-certificeringen.
Her er en oversigt over, hvad hvert element i koden repræsenterer.
- Første ciffer: Det der kommer lige efter IP, står for niveauet af beskyttelse mod indtrængen af faste genstande og personers adgang til farlige dele. Det kan kun være numerisk mellem 0 og 6. Der bruges et X når informationen ikke er tilgængelig.
- Andet ciffer: Dette ciffer informerer om beskyttelsen mod indtrængen af vand. Det kan kun være numerisk mellem 0 og 8. Der bruges et X når informationen ikke er tilgængelig. 9 numerisk bruges til kabinetter der kan modstå høje tryk og temperaturer.
- Ekstra bogstav: Det første bogstav efter de numeriske tal bestemmer beskyttelsesniveauet for adgang til dele der er farlige for personer. Det er en valgfri klassificering og anvender kun bogstaverne A, B, C eller D.
- Supplerende bogstav: Det sidste bogstav er endnu en valgfri klassificering. Den informerer om beskyttelsesniveauet for specifikke trusler for udstyr. Kun bogstaverne H, M, S eller W bruges her.
Et højere numerisk ciffer eller bogstav betyder bedre beskyttelse. Det betyder også, at de lavere beskyttelseskategorier normalt opfyldes af kabinettet eller enheden, som har en højere IP-klassificering. Bogstaverne bruges normalt ikke til mindre gadgets såsom din smartphone eller dit smartwatch.
Systemet for klassificering: Et detaljeret overblik over IP-klassificering
I dette afsnit giver vi en detaljeret beskrivelse af, hvad hver del af IP-koden eller klassificeringen betyder. Med en forståelse for IP-klassificeringen og den rette viden i baghovedet, kan du finde en ny gadget der passer til dine behov.
Første ciffer: Niveauet for beskyttelse mod indtrængen af fremmede genstande
| Bogstav eller ciffer | Beskyttelse mod indtrængen af fremmede genstande | Beskyttelse mod adgang til farlige dele |
| X | Ikke påkrævet | Ikke påkrævet |
| 0 | Ikke beskyttet | Ikke beskyttet |
| 1 | Beskyttet mod genstande der er 50mm eller mere i diameteren | Hænderne har ikke adgang til farlige dele; ingen beskyttelse ved intentionel berøring |
| 2 | Beskyttet mod genstande der er 12,5mm eller mere i diameteren | Fingrene eller genstande med samme størrelse har ikke adgang til farlige dele |
| 3 | Beskyttet mod genstande der er 2,5mm eller mere i diameteren | Ledninger eller værktøjer med nævnte størrelse har ikke adgang til farlige dele |
| 4 | Beskyttet mod genstande der er 1,0mm eller mere i diameteren | Ledninger, skruer og store myrer/små insekter i nævnte størrelse har ikke adgang til farlige dele |
| 5 | Beskyttelse mod støv, så længe eksponeringen ikke er for omfattende | Ledninger, skruer og store myrer/små insekter har ikke adgang til farlige dele |
| 6 | Støvtæt beskyttelse | Ledninger, skruer og store myrer/små insekter har ikke adgang til farlige dele |
Andet ciffer: Niveauet for beskyttelse mod indtrængen af fugt
| Bogstav eller ciffer | Beskyttelse mod vandindtrængen
Med skadelig virkning |
Udført test |
| X | Ikke påkrævet | Ikke påkrævet |
| 0 | Ikke beskyttet | Ikke påkrævet |
| 1 | Beskyttet mod lodret faldende eller dryppende vand, når enheden står i lodret position | Testet i 10 minutter med vand svarende til 1mm nedbør pr. minut |
| 2 | Beskyttet mod dryppende vand ved 15 graders hældning i alle fire positioner | Hver position er testet med en hældning i 2,5 minut med vand svarende til 3mm nedbør pr. minut |
| 3 | Beskyttet mod vand der bliver sprayet i lodret position op til 60 grader | Enheden er testet med en sprøjtedyse der sprayer vand i 1 minut per. kvadratmeter i mindst 5 minutter. Yderligere tests er udført med et oscillerende rør i 10 minutter. |
| 4 | Beskyttet mod vandstænk fra alle retninger | Testet i 10 minutter med vandstænk fra alle retninger |
| 5 | Beskyttet mod vandstråler fra en dyse på 6,3mm | Testet med vandstråler der sprøjter 12,5 L vand pr. minut, 1 minut pr. kvadratmeter og et tryk på 30 kPa fra 3 meters afstand |
| 6 | Beskyttet mod kraftige vandstråler fra en dyse på 12,5mm | Testet med vandstråler der sprøjter 100 L vand pr. minut, 1 minut pr. kvadratmeter og et tryk på 100 kPa fra 3 meters afstand |
| 7 | Beskyttet mod nedsænkning i dybder op til 1 meter | Nedsunket i 30 minutter ved en dybde på 1 meter |
| 8 | Beskyttet mod nedsænkning i dybder op til 1 meter eller mere | Producentspecifik test |
Ekstra og supplerende bogstaver
| Bogstav | Betydning |
| Beskyttelse af personer mod adgang til farlige dele med | |
| A | Bagsiden af hånden |
| B | Fingeren |
| C | Værktøj |
| D | Ledning |
| Enhedsspecifik beskyttelse mod | |
| H | Højspændingsapparater |
| M | Bevægelse under test i vand |
| S | Stationær under test i vand |
| W | Vejrforhold |
Vandafvisende eller vandtæt? Er der forskel?
Enhver løbetur eller træningstime kan føre til utilsigtet kontakt mellem enhed og fugt. Om din enhed er vandtæt eller vandafvisende, gør faktisk en forskel. Selvom disse to termer har en lignende betydning, så er de ikke helt ens.
De fleste efterspurgte egenskaber blandt gadgets er beskyttelse mod vand og fugt. Hvis du kigger på Apples nyere produkter som AirPods Pro eller den nyere iPhone, ser du at den vandtætte egenskab er fremhævet.
Selvom ordet vandtæt bør betyde fuld beskyttelse mod vand, så er det altså ikke tilfældet med mange af de gadgets, som vi bruger i vores hverdag. Vandafvisende gadgets kan modstå vandindtrængen til en vis grad, men ikke 100%. Eksempelvis kan en enhed med en vandtæt IP67 klassificering håndtere midlertidig nedsænkning i væsker mellem 15 cm og 1 meters dybde.
Eftersom det ikke er så sandsynligt at du hopper i poolen med din iPhone eller vandtætte Bluetooth højttaler, så er beskyttelsen mod vandindtrængen oftest tilstrækkelig for mange.
Til gengæld findes der gadgets som er specielt designet til aktiviteter under vand. Smartwatches bruges ofte af folk der tager deres sportsaktivitet seriøst. Hvis du ejer sådan en gadget kan du kigge på ATM- og IP-klassificeringerne for at sikre dig, at den kan klare nedsænkning i vand og hvor længe.
Covers og etuier med IP-klassificering

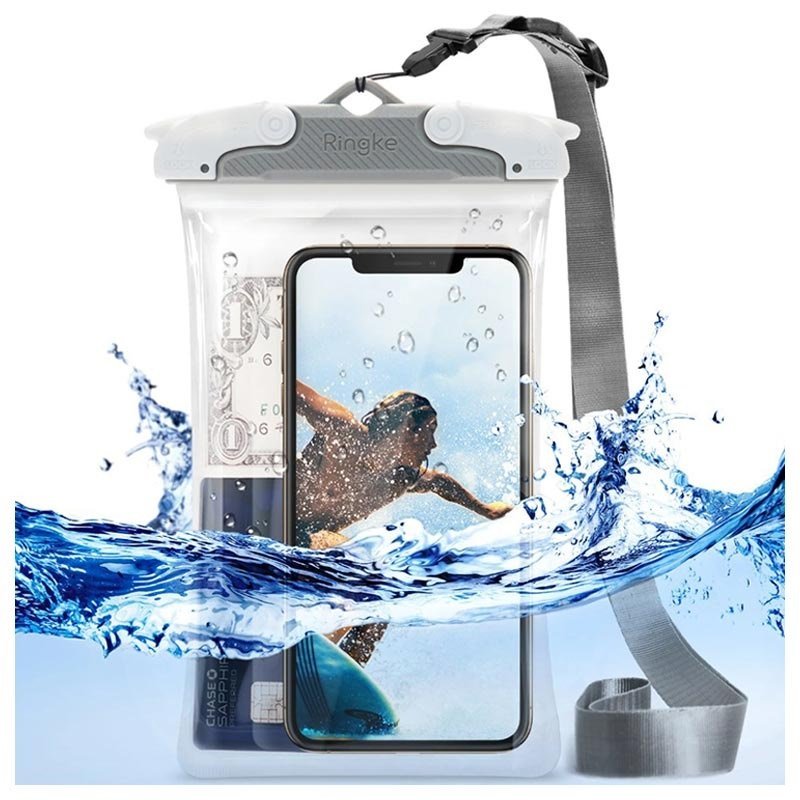

Covers med vandafvisende egenskaber til dine enheder eller gadgets, har en belægning på overfladen der gør det svært for vandet at trænge ind. Selv hvis din enhed har et beskyttelsesniveau på 8, er den stadig ikke egnet til at håndtere langvarig eksponering for fugt. Derfor er det en god ide at købe en vandtæt taske eller etui!
Bylivet kræver ikke, at covers kan modstå høje tryk eller temperaturer. Hvis du derimod godt kan lide at udfordre disse elementer, så skal du bruge et cover med en IP-klassificering på 6K eller 9K, som kan modstå barske vejrforhold.
Bogstavet K hører ikke til IEC 60529 standarder. Tests udført for bogstavet K er defineret af ISO 20653 (erstatter DIN 40050-9). Et cover eller etui med en IEC-klassificering på IPx9 giver samme beskyttelse som et med en IP69K-klassificering, eftersom de gennemgår de samme tests i vand.
Produkter med en 6K-klassificering gennemgår tests med 75 L vand pr. minut med et tryk på 1000kPa fra 3 meters afstand i mindst 3 minutter. Mens 6K-tests anvender en kraftig stråle med et højt tryk, så er 9K-tests udført med kraftige vandstråler med høje temperaturer.
9K-tests, som er det samme som IEC-tests for IPx9, anvender 14 til 16 L vand pr. minut med et tryk fra 8 til 10MPa, ved en temperatur på 80°C og fra en afstand på 0,10 til 0,15 meter. Små enheder fastgøres typisk på en drejelig plade, hvor hver side testes i 30 sekunder. Større enheder testes i fri hånd ved 1 min/m2 i mindst 3 minutter.
Hurtigt overblik over IP-koder/klassificeringer
Her er en overskuelig liste over de vigtigste detaljer om IP-klassificeringer. Sådan får du mest muligt ud af dem.
- IP-klassificeringer/koder er internationale standarder for al elektroteknologi. De informerer dig om niveauet af beskyttelse mod indtrængen af støv, vand og fugt.
- IP-koder starter altid med IP-karaktererne efterfulgt af to numeriske cifre. De to ekstra bogstaver er valgfrie og giver information om beskyttelsen.
- IP-koder indeholder ikke punktum eller andre markeringer. IP-66 er f.eks. en ugyldig IP-kode.
- Det første ciffer repræsenterer beskyttelse mod støvindtrængen, mens det andet ciffer informerer om vandindtrængen.
- Klassificeringer med højere numeriske værdier giver bedre beskyttelse. En klassificering med X betyder, at den pågældende type beskyttelse ikke er påkrævet. På den anden side informerer 0 om, at der ikke tilbydes beskyttelse.
- Bogstavet K er ikke en del af IP-klassificeringen, men kabinetter med en 6K og 9K klassificering tilbyder beskyttelse mod vandstråler med kraftigt tryk.
- En IEC IPx9-klassificering giver samme beskyttelse som IP69K.
- Selvom du har den bedste beskyttelse ifølge IP-koden, så er de fleste enheder ikke egnet til at blive nedsunket i væske. Kig efter gadgets med en passende ATM-kode/klassificering til brug under vand.
Udstyret med viden
Viden er magt, og som forbruger er den rigtige viden essentiel for, at du køber det rette produkt til dine behov. Nu hvor du har lært hvad der er at vide om IP-koder og hvad de kan tilbyde dig og enhedens indre dele, bliver du ikke skuffet over dit næste køb.
Leder du efter mere nyttig information? Følg os eller kontakt vores kundeservice for at blive klogere på, hvordan du bliver en smart forbruger.
